Código: 4780207

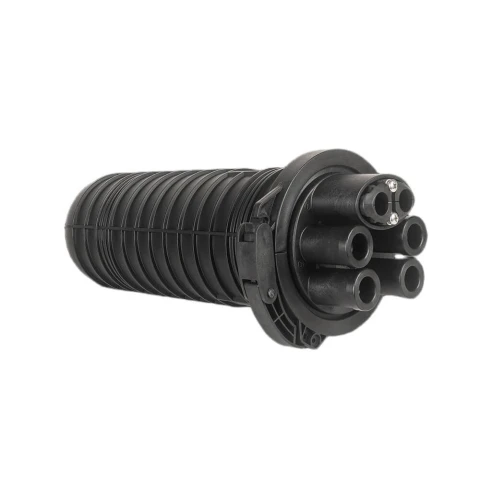

Caixa de Emenda óptica XFCEO 5004M Intelbras

A Caixa de Emenda Óptica XFCEO 5004M Intelbras possui capacidade para até 144 fusões, grau de proteção IP67, resistente a intempéries, ideal para redes FTTx e aplicações exteriores, garantindo máxima segurança.
Faça seu Login

Para ver o preço
deste produto

Faça seu Login
Criar minha conta

Quero ser um
revendedor

Criar minha conta
Vedação Mecânica

Vedação Mecânica

Com a vedação mecânica, você utiliza apenas ferramentas basicas para selar sua Caixa de Emenda com eficiência e precisão.

Bandeja Completa

As bandejas da Caixa de Emenda Óptica Intelbras são projetadas para acomodar fibras e fusões confortavelmente, com espaços específicos para splitters.

Bandeja Completa
Grau de proteção IP67

Grau de proteção IP67

Com IP67, as CEOs Intelbras oferecem proteção contra chuvas intensas, poeira e insetos, assegurando a integridade do produto.

Robustez

Tenha a certeza de que sua rede estara segura com as CEOs Intelbras, que oferecem a robustez de operadoras adaptada para o mercado ISP.

Robustez

Caixa de Emenda Óptica XFCEO 5004M Intelbras

A Caixa de Emenda Óptica XFCEO 5004M da Intelbras é uma solução desenvolvida especialmente para infraestrutura de redes ópticas FTTx, LAN, WAN e sistemas PON. Essencial para profissionais e empresas que buscam robustez, confiabilidade e flexibilidade, sua função principal é facilitar e proteger emendas, derivações e conexões ópticas críticas em ambientes internos e externos.

Com design focado na durabilidade e segurança dos enlaces ópticos, esta caixa possui certificação IP67, resistência à radiação UV e oxidação, e atende rigorosos padrões de vedação mecânica. Isso garante excelente desempenho mesmo sob intempéries, ambientes industriais ou instalações sob exposição solar direta. Ideal para evolução de redes e projetos de expansão, ela se adapta a diferentes topologias de cabeamento graças à sua estrutura modular e capacidade de expansão.

Seja para pequenas instalações de acesso ou para projetos de distribuição óptica de grande porte, a XFCEO 5004M entrega alta capacidade de fusões e derivações, além de proporcionar praticidade durante a montagem e manutenção. Sua flexibilidade operacional permite diversas configurações, sendo compatível com múltiplos modelos de bandeja e conjuntos de derivação para atender à demanda de redes ópticas modernas, eficientes e confiáveis.

Benefícios da XFCEO 5004M

  • Alta capacidade: até 144 fusões ópticas, expansível conforme a necessidade do projeto
  • Vedação IP67: proteção total contra poeira e imersão temporária em água
  • Resistência UV: projetada para uso em ambientes externos e resistir à radiação solar
  • Sistema de derivações flexível: até 4 portas de derivações independentes, com possibilidade de expansão e reentrada
  • Compatibilidade: suporta splitters ópticos de diferentes tamanhos e bandejas adicionais
  • Robustez: estrutura reforçada e sistema de tração independente para cada cabo
  • Fácil instalação: adequada para fixação em poste ou cordoalha, com acessórios destinados à praticidade no campo
  • Compliance: atende as principais normas nacionais e internacionais para telecomunicação

Características Gerais

Funcionalidades e Aplicações

A Caixa de Emenda Óptica XFCEO 5004M foi projetada para atender projetos de redes ópticas que demandam segurança, facilidade de manutenção e alta capacidade de expansão. Sua estrutura modular comporta até 6 bandejas para fusões, totalizando até 144 fusões por caixa, podendo ser utilizada em redes PON, FTTx, ambientes industriais ou provedores de internet que necessitam de flexibilidade para futuras ampliações.

Permite derivação de cabos ópticos de diferentes diâmetros, possibilitando integração de splitters ópticos para distribuição de sinal em ramificações de redes, além de garantir a proteção das fibras frente a intempéries e variações ambientais.

Características Principais

  • Capacidade máxima para 144 fusões ópticas
  • Até 4 derivações ópticas independentes
  • Grau de proteção IP67
  • Resistência à radiação UV e à oxidação das partes metálicas
  • Sistema de vedação 100% mecânico, com borrachas e pressionadores
  • Instalação em poste ou cordoalha, adaptando-se ao campo
  • Compatível com bandeja XFCEO 5024BF (até 24 fusões por bandeja)
  • Compatível com derivação XFCEO DM, expansível
  • Resistente à variação de temperatura de -25°C a +75°C
  • Porta principal para reentrada ou passagem de cabos com sangria

Especificações Técnicas Detalhadas

Confira os principais parâmetros técnicos conforme documentação oficial do fabricante. Abaixo, os detalhes que conferem eficiência, longevidade e proteção às conexões ópticas:

CaracterísticaDetalhe Técnico
Nome do ProdutoCaixa de Emenda Óptica XFCEO 5004M
ModeloXFCEO 5004M
FabricanteIntelbras
Código do Produto220J-A104
CategoriaSistemas de Distribuição FTTx, Redes LAN e WAN, Redes PON
Capacidade máxima de fusões144 fusões ópticas (até 6 bandejas de 24 fusões)
Capacidade máxima de derivações4 portas de derivação independentes
Modelo de derivação compatívelXFCEO DM
Modelo de bandeja compatívelXFCEO 5024BF
Capacidade de splitters por bandeja 2 x splitters 4x4x40mm (PLC fibra nua 1x2, 1x4, 1x8)
2 x splitters 7x4x60mm (fibra nua 1x16, fibra isolada 1x8)
1 x splitter 12x4x60mm (fibra isolada 1x16)
Reentradas/Entradas de cabos 1 porta principal para reentrada (até 2 cabos ponta livre ou 1 cabo sangrado até Ø14mm);
4 portas de derivação (1 cabo/derivação até Ø10mm ou 2 cabos/derivação até Ø8mm)
VedaçãoBorrachas e pressionadores (vedação 100% mecânica)
InstalaçãoPoste ou cordoalha
Proteção ambientalIP67; resistente à radiação UV; resistência à corrosão das partes metálicas externas
Temperatura de operação-25°C a +75°C
Normas e certificações IP67 (ABNT NBR IEC 60529 / NBR 14401);
Exame Visual (IEC 61300-3-1);
Exposição à Névoa Salina (IEC 61300-2-26 / ABNT NBR 8094);
Hermeticidade (NBR 14401);
Flexão, Torção e Tração (IEC 61300-2-37, -2-5, -2-4);
Variação de atenuação após acomodação (IEC 61300-3-3 / ABNT NBR 14415);
Ensaios ambientais e vibração (IEC 61300-2-1, -2-22);
Certificação ANATEL Categoria III (19/mai/2023)
Material do corpoPolímero de alta resistência com proteção UV
Sistemas de tração dos cabosSistema metálico e robusto independente por cabo (abraçadeiras externas e fixação FRP interna)
ExpansãoExpansível para até 6 bandejas (adicionais vendidas separadamente)
Soluções integradasDistribuição óptica, redes FTTx, sistemas PON e ambientes industriais

XFCEO 5004M vs. Outras Caixas de Emenda Óptica

Comparada a modelos convencionais do mercado, a XFCEO 5004M oferece diferenciais como alta modularidade, maior capacidade de expansão e vedação superior. Enquanto caixas standard suportam geralmente menos fusões e apresentam limitação de portas de derivação, este modelo permite até 144 fusões e quatro derivações independentes, além de recursos como reentrada de cabos, compatibilidade com diferentes tamanhos de splitters ópticos e proteção UV reforçada.

  • Capacidade ampliada: até 6 bandejas versus concorrentes com médias de 2 a 3 bandejas
  • Vedação mecânica robusta: sem necessidade de adesivos ou vedações químicas
  • Certificações nacionais e internacionais abrangentes
  • Maior flexibilidade para projetos de expansão de rede óptica
  • Instalação otimizada para diferentes ambientes de campo

Exemplos de Uso e Aplicações

Aplicação em Redes FTTx e PON

Em projetos de expansão FTTH (Fiber to the Home), a XFCEO 5004M permite múltiplas derivações para residências ou empresas de maneira organizada e protegida. Sua alta capacidade de fusão garante flexibilidade para crescimento futuro sem necessidade de substituição de caixa.

Instalação em Redes Industriais e Corporativas

Em parques industriais, redes empresariais ou grandes condomínios, sua resistência a ambientes agressivos, vedação IP67 e proteção UV garantem segurança mesmo em locais abertos e sujeitos a intempéries, preservando a integridade das fibras ópticas.

Soluções em Provedores de Internet

Para ISPs e integradores, facilita manutenções, ampliações e derivações rápidas para novos clientes sem comprometer redes já operacionais, mantendo total estanqueidade e organização interna.

Modos de Funcionamento e Recursos Adicionais

  • Aceita cabos ópticos de diferentes diâmetros para sangria ou ponta livre
  • Sistema de tração independente para cada cabo, evitando tensões nas fibras
  • Disponibilidade de bandejas e conjuntos de derivação adicionais para expansão modular
  • Compatível com splitters PLC de múltiplos tamanhos para diferentes arquiteturas de rede
  • Reentrada principal permite passagem de dois cabos ponta livre ou um cabo sangrado de até 14mm de diâmetro
  • Vedação mecânica dispensa uso de adesivos químicos, facilitando manutenção e reposição dos componentes

Proteção, Certificações e Segurança Operacional

  • Proteção contra poeira, água e agentes corrosivos (IP67)
  • Resistência certificada à radiação UV e neblina salina
  • Corpo em polímero de alta resistência com tratamento anti-UV
  • Conformidade com normas técnicas nacionais e internacionais para redes ópticas

Certificada segundo padrões rigorosos, a XFCEO 5004M foi desenvolvida para resistir aos desafios das instalações ópticas em campo, suportando flexão, torção, tração e vibração, além de garantir estabilidade óptica mesmo em condições ambientais extremas.

Perguntas Frequentes

Quais são os limites máximos de fusão e derivações?

A Caixa de Emenda Óptica XFCEO 5004M comporta até 144 fusões ópticas distribuídas em até 6 bandejas compatíveis (XFCEO 5024BF). Suporta até 4 derivações independentes, permitindo flexibilidade para projetos de expansão de rede.

Posso expandir a caixa posteriormente?

Sim, tanto as bandejas para fusão quanto os conjuntos de derivação podem ser acrescentados à caixa conforme o crescimento da rede, sendo todos adquiridos separadamente.

A XFCEO 5004M é adequada para ambientes industriais e externos?

Sim, sua vedação IP67, resistência UV, proteção contra oxidação e conformidade com normas garantem desempenho confiável em ambientes externos e industriais sujeitos a intempéries.

Qual a diferença em relação às caixas ópticas convencionais?

O modelo XFCEO 5004M possui capacidade superior de fusões, possibilidade de derivações independentes, flexibilidade superior na instalação e manutenção, além de certificações nacionais e internacionais que garantem confiabilidade à aplicação.

Quais acessórios acompanham o produto?

A XFCEO 5004M acompanha um conjunto de derivação. Bandejas e conjuntos adicionais de derivação devem ser adquiridos separadamente conforme a demanda.

Downloads

Faça o download dos manuais e documentos técnicos deste produto:

A Caixa de Emenda Óptica XFCEO 5004M Intelbras possui capacidade para até 144 fusões, grau de proteção IP67, resistente a intempéries, ideal para redes FTTx e aplicações exteriores, garantindo máxima segurança.
caixa de emenda óptica, XFCEO 5004M, Intelbras, redes FTTx, proteção IP67
