Código: 4780208

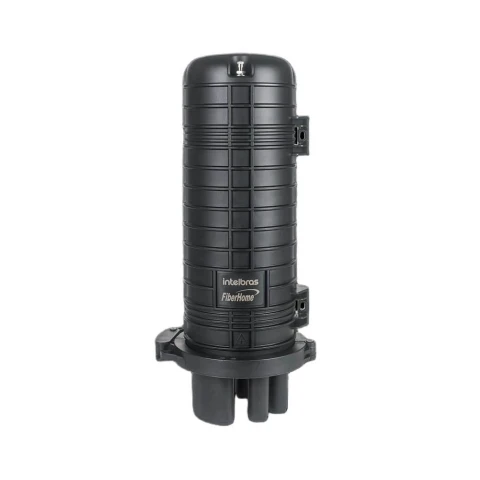

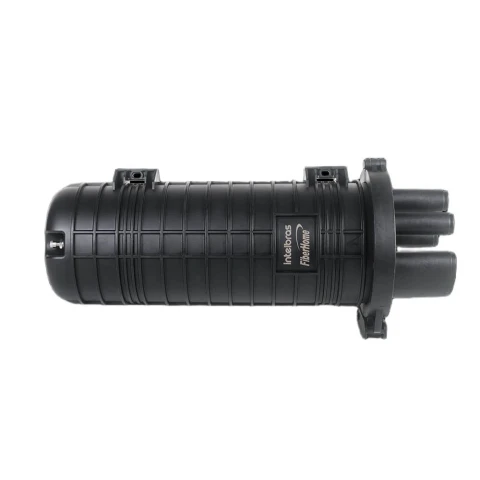

Caixa de Emenda óptica XFCEO 5004T FITOSC

Caixa de Emenda Óptica XFCEO 5004T FITOSC Intelbras para redes FTTx, PON, LAN e WAN. Suporta até 144 fusões ópticas, certificação IP67, proteção UV, vedações térmicas e fácil instalação em postes ou cordoalhas.
Faça seu Login

Para ver o preço
deste produto

Faça seu Login
Criar minha conta

Quero ser um
revendedor

Criar minha conta
Vedação térmica

Vedação térmica

A vedação térmica assegura uma instalação segura confiavel do produto, utilizando elementos termorretrateis para melhor proteção.

Bandeja completa

As bandejas da Caixa de Emenda óptica Intelbras são essenciais, oferecendo conforto para acomodar fibras, fusões e espaços específicos para splitters.

Bandeja completa
Grau de proteção IP67

Grau de proteção IP67

Com classificação IP67, as CEOs Intelbras oferecem proteção contra chuvas intensas, poeira e insetos, garantindo a segurança do produto.

Robustez

Confie na proteção da sua rede com as CEOs Intelbras, que combinam a robustez de operadoras com um design voltado para o mercado ISP.

Robustez

Caixa de Emenda Óptica XFCEO 5004T FITOSC

A Caixa de Emenda Óptica XFCEO 5004T FITOSC é a solução definitiva para aplicações em redes ópticas modernas, integrando eficiência, robustez e proteção avançada. Projetada para atender às demandas das instalações em ambientes externos, sua engenharia garante máxima segurança para as emendas, derivações e distribuição de fibras ópticas em projetos FTTx, redes LAN, WAN e sistemas PON.

Desenvolvida com vedação termo contrátil de alta eficiência, a XFCEO 5004T FITOSC proporciona proteção IP67 contra água, poeira e intempéries. Sua estrutura é resistente à radiação ultravioleta, corrosão e agentes externos, atendendo com rigor às normas técnicas nacionais e internacionais. Ou seja, ela preserva a integridade das conexões ópticas, ampliando a vida útil da rede e reduzindo custos de manutenção.

Identificação do Produto

InformaçãoDetalhe
Nome do ProdutoCaixa de Emenda Óptica XFCEO 5004T FITOSC
Modelo / VersãoXFCEO 5004T / FITOSC - 220R-A104
Marca / FabricanteIntelbras
Código do Produto220R-A104
CategoriaSistema de distribuição FTTx / Caixa de Emenda Óptica
SubcategoriaEmenda e Derivação de Fibras Ópticas

Recomendada tanto para operações em campo quanto para projetos urbanos ou rurais, é compatível com expansão e customização conforme as necessidades do projeto.

Características Gerais

  • Uso em redes FTTx, LAN, WAN e PON
  • Vedação térmica com tubos termo contráteis para máxima estanqueidade
  • Capacidade máxima de 144 fusões ópticas com expansão modular
  • Suporte a até 4 derivações independentes
  • Grau de proteção IP67: proteção total contra poeira e imersão temporária em água
  • Resistência à exposição a UV e à corrosão das partes metálicas externas
  • Sistema de tração metálico independente para cada cabo, com abraçadeiras metálicas externas e fixação interna por FRP
  • Estrutura robusta para fixação em poste ou cordoalha
  • Compatibilidade com splitters ópticos e acessórios adicionais

Especificações Técnicas Detalhadas

ParâmetroValor
Capacidade Máxima de Fusões144 fusões (expansível com até 6 bandejas de 24 fusões cada)
Capacidade Máxima de Derivações4 derivações independentes
Modelo da Derivação CompatívelXFCEO DT
Quantidade Máxima de Bandejas6 unidades (modelo XFCEO 5024BF)
Capacidade de Splitters por Bandeja 2 espaços para corpo de splitter 4x4x40mm (PLC fibra nua 1x2, 1x4, 1x8)
2 espaços para corpo de splitter 7x4x60mm (fibra nua 1x16 ou fibra isolada 1x8)
1 espaço para corpo de splitter 12x4x60mm (fibra isolada 1x16)
Porta Principal1 porta principal para reentrada de até 2 cabos ponta livre ou 1 cabo sangrado de até Ø20mm
Portas de Derivação4 portas para cabos de derivação ponta livre de até Ø20mm
VedaçõesTubos termo contráteis
AplicaçãoPoste ou cordoalha
Resistência UV e CorrosãoSim, proteção total das partes metálicas externas
Grau de Proteção IPIP67 (proteção total contra poeira e imersão temporária em água)
Temperatura de Operação-25°C a +75°C
Normas Técnicas Exame Visual IEC 61300-3-1
Exposição à Névoa Salina IEC 61300-2-26 / ABNT NBR 8094
Verificação de Hermeticidade ABNT NBR IEC 60529 / NBR 14401
Flexão IEC 61300-2-37 / ABNT NBR 14405
Torção IEC 61300-2-5 / ABNT NBR 14406
Tração IEC 61300-2-4 / ABNT NBR 14412
Variação de Atenuação IEC 61300-3-3 / ABNT NBR 14415
Variação de Temperatura IEC 61300-2-22 / ABNT NBR 14416
Vibração IEC 61300-2-1 / IEC 61300-3-3
Certificação Atende à categoria III da ANATEL: Requisitos Técnicos e Procedimentos de Ensaios para Produtos de Telecomunicação (19/mai/2023)

A caixa oferece flexibilidade para instalação e manutenção, garantindo segurança estrutural mesmo em ambientes expostos e de alto risco.

Comparativo e Diferenciais

XFCEO 5004T FITOSC vs. Caixas Convencionais

  • Maior capacidade de fusão: até 144 fusões contra 24-96 das caixas padrões
  • Expansibilidade modular: possibilidade de adicionar bandejas e conjuntos de derivação
  • Grau de proteção IP67 superior à maioria das opções do mercado, que normalmente oferecem apenas IP55 ou IP65
  • Resistência comprovada à exposição UV, intempéries e corrosão salina
  • Sistema de tração e fixação para garantir integridade mesmo em aplicações longas e em altura

Estes diferenciais tornam a XFCEO 5004T FITOSC a opção mais segura e econômica para projetos de expansão de redes ópticas, minimizando paradas técnicas e aumentando a confiabilidade da infraestrutura.

Casos de Uso e Aplicações Práticas

Exemplos de Utilização

  • Instalação em redes FTTx urbanas, viabilizando ramificações para clientes residenciais, empresariais e condomínios
  • Uso em redes LAN/WAN para conexões seguras de fibra em campuses industriais ou educacionais
  • Aplicação em backbones ópticos que demandam alta confiabilidade e manutenção facilitada
  • Provedores de Internet e operadoras que necessitam de derivações múltiplas e proteção avançada para ambientes agressivos
  • Infraestruturas com necessidade de compartilhamento de fibras e expansão sem interrupção no serviço
  • Projetos com necessidade de integração com camera CFTV via fibra óptica, favorecendo segurança eletrônica e monitoramento de perímetro

A XFCEO 5004T FITOSC adapta-se facilmente a instalações em postes, cordoalhas ou estruturas verticais de redes públicas e privadas, proporcionando máxima praticidade nas ampliações de capacidade ou reconfigurações estruturais.

Proteção, Segurança e Conformidade

  • Certificação ANATEL Categoria III: conformidade total para telecomunicação
  • Proteção total contra agentes externos: poeira, água, umidade, radiação UV e névoa salina
  • Resistente a variações extremas de temperatura (-25°C a +75°C)
  • Atende às principais normas técnicas nacionais e internacionais para caixas de emenda óptica
  • Sistema de fixação interno e externo com materiais de alta durabilidade para proteger as fibras e conexões

O produto foi desenvolvido conforme as melhores práticas de segurança e engenharia, promovendo proteção de alto padrão e confiabilidade estrutural para as redes mais exigentes.

Melhores Práticas de Instalação e Manutenção

  • Realize a fusao óptica de acordo com as normas técnicas e boas práticas do setor
  • Respeite o raio de curvatura da fibra óptica para evitar perdas de sinal
  • Nunca direcione a extremidade da fibra óptica para os olhos
  • Recomenda-se limpeza das fibras com lenço de algodão, lenço que não solta fibras e álcool isopropílico

Observando essas recomendações, a rede manterá desempenho e confiabilidade a longo prazo.

Perguntas Frequentes

Qual a diferença entre a XFCEO 5004T FITOSC e outras caixas de emenda óptica do mercado?

A XFCEO 5004T FITOSC oferece capacidade expandida, proteção IP67, resistência superior a intempéries e compatibilidade com múltiplos acessórios e bandejas. Permite até 144 fusões ópticas, muito acima das opções convencionais, e possui engenharia robusta para ambientes externos severos.

Quais normas técnicas o produto atende?

O equipamento está em conformidade com normas nacionais e internacionais, incluindo IEC 61300 (ensaios de flexão, torção, vibração e exposição UV), ABNT NBR 8094, NBR IEC 60529 (grau de hermeticidade), NBR 14401, NBR 14405, NBR 14406, NBR 14412, NBR 14415, NBR 14416 e certificação ANATEL categoria III.

Posso utilizá-la em projetos onde é necessária a integração com câmeras CFTV via fibra óptica?

Sim, a XFCEO 5004T FITOSC é plenamente compatível com integração de camera CFTV em redes ópticas, proporcionando proteção, organização e fácil expansão para sistemas de monitoramento, segurança eletrônica e controle de acesso.

É possível expandir a capacidade da caixa após a instalação?

Sim, sua estrutura modular permite a inclusão de bandejas adicionais (até 6 no total) e conjuntos de derivação, ampliando a capacidade de fusões ópticas conforme a necessidade do projeto.

Quais acessórios e bandejas são compatíveis?

São compatíveis a bandeja modelo XFCEO 5024BF e o conjunto de derivação XFCEO DT, ambos comercializados separadamente.

Downloads

Faça o download dos manuais e documentos técnicos deste produto:

Caixa de Emenda Óptica XFCEO 5004T FITOSC Intelbras para redes FTTx, PON, LAN e WAN. Suporta até 144 fusões ópticas, certificação IP67, proteção UV, vedações térmicas e fácil instalação em postes ou cordoalhas.
Caixa de Emenda Óptica, XFCEO 5004T FITOSC, FTTx, IP67, Intelbras
